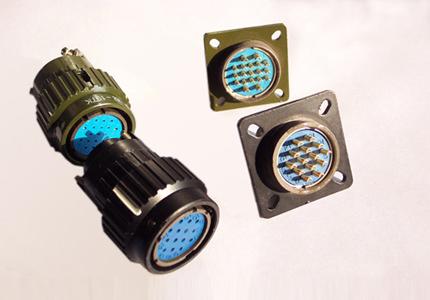

Y2系列圓形電連(lian)接器（航空(kong)插頭(tou)）
壹、Y2系列圓形電連(lian)接器（航空(kong)插頭(tou)）簡介
本系(xi)列產(chan)品(pin)系(xi)老(lao)式“P”型(xing)電連(lian)接器（航空(kong)插頭(tou)）的換(huan)代(dai)產(chan)品(pin)，具(ju)有體積小、重量(liang)輕(qing)、使(shi)用(yong)方便(bian)、耐插(cha)拔(ba)，導電性能佳(jia)，密封性好(hao)的特點。廣泛適用(yong)於各類電(dian)器設(she)備、儀(yi)器、儀(yi)表之間(jian)的線(xian)路(lu)連接。
二(er)、主要(yao)技(ji)術(shu)性能
1、環(huan)境技(ji)術(shu)性能
工(gong)作溫(wen)度(du)：焊(han)接式–55℃～125℃、壓接式–55℃～200℃
相對(dui)濕度(du)：40℃時達95﹪
工(gong)作高度(du)：海(hai)拔30000m
振動(dong)：頻率(lv)10Hz～2000Hz，加(jia)速(su)度(du)147m/s2
沖(chong)擊(ji)：加(jia)速(su)度(du)490m/s2
恒(heng)加速度(du)：490m/s2
氣(qi)密(mi)性：耐氣(qi)壓(ya)0.2Mpa（僅(jin)密(mi)封性插座(zuo)）
2、電(dian)氣(qi)性能
接觸電(dian)阻及額定電(dian)流：
|
接觸件(jian)規(gui)格(ge)（㎜） |
接觸電(dian)阻（ m Ω） |
額定電流（ A ） |
|
￠ 0.8 |
≤ 8 |
3 |
|
￠ 1.0 |
≤ 5 |
5 |
|
￠ 1.5 |
≤ 3 |
10 |
|
￠ 2.5 |
≤ 1 |
25 |
額定電(dian)壓(ya)、耐電(dian)壓(ya)及絕緣(yuan)電阻：
|
工作環(huan)境 |
額定(ding)電(dian)壓（ V ） |
耐電(dian)壓(ya)（ V ） |
絕緣(yuan)電阻（ m Ω） |
|
常溫(wen)常壓 |
500 |
1500 |
≥ 3000 |
|
濕(shi)熱 |
500 |
750 |
≥ 100 |
|
高溫(wen) |
500 |
|
≥ 500 |
|
低(di)氣(qi)壓(ya)條(tiao)件(jian) 4.39KPa |
250 |
350 |
– | 註：接觸件(jian)數(shu)32、37、65、81、120時，耐電(dian)壓(ya)則為(wei)1000V
壓(ya)接式針孔(kong)軸(zhou)向(xiang)負(fu)荷（參(can)照國軍標(biao)GJB101A）：
|
接觸件(jian)直徑（㎜） |
最小軸(zhou)向(xiang)負(fu)荷（N） |
|
1.0 |
50 |
|
1.5 |
60 |
|
2.5 |
70 |
Y2系(xi)列接觸件(jian)壓(ya)接筒內(nei)徑與(yu)適配導線(xian)截(jie)面：
|
接觸性直徑（㎜） |
類型(xing) |
壓接筒內(nei)徑（￠） |
適配導線(xian)截(jie)面（㎜2） |
|
1.0 |
A |
0.8 |
0.2～0.4 |
|
B |
1.2 |
0.5～0.8 |
|
C |
1.6 |
1～1.5 |
|
1.5 |
A |
0.8 |
0.2～0.4 |
|
B |
1.2 |
0.5～0.8 |
|
C |
1.6 |
1～1.54 |
|
D |
2.0 |
＞1.5 |
|
2.5 |
A |
0.８ |
0.2～0.4 |
|
B |
1.2 |
0.5～0.8 |
|
C |
1.6 |
＞1～1.5 |
|
D |
2.0 |
＞1.5 |
註：接觸件(jian)數(shu)為(wei)32、37、65、81、120時，耐電(dian)壓(ya)則為(wei)1000V
機(ji)械(xie)性能
殼(ke)體：鋁合(he)金鑄造件(jian)
鍍層(ceng)：噴(pen)漆
絕緣(yuan)體：耐熱熱塑性
接觸件(jian)：銅合(he)金材料
鍍 層(ceng) ： 金
機(ji)械(xie)壽(shou)命：500次(ci)

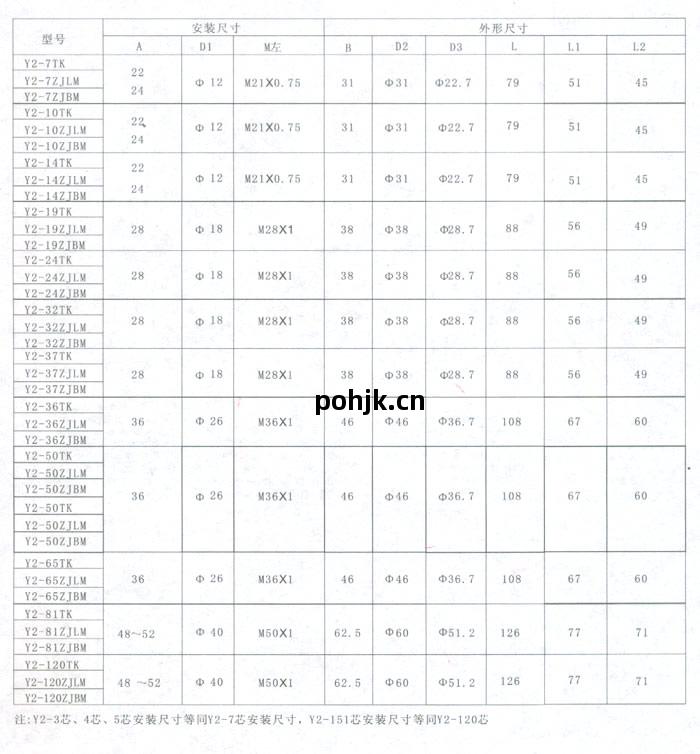

| 型(xing)號(hao) |
安裝(zhuang)尺(chi)寸(cun) |
外形尺(chi)寸(cun) |
| A |
D1 |
M左 |
B |
D2 |
D3 |
L |
L1 |
L2 |
| Y2-7TK |
22~24 |
Φ12 |
M21*0.75 |
31 |
Φ31 |
Φ22.7 |
79 |
51 |
45 |
| Y2-7ZJLM |
| Y2-7ZJBM |
| Y2-10TK |
22~24 |
Φ12 |
M21*0.75 |
31 |
Φ31 |
Φ22.7 |
79 |
51 |
45 |
| Y2-10ZJLM |
| Y2-10ZJBM |
| Y2-14TK |
22~24 |
Φ12 |
M21*0.75 |
31 |
Φ31 |
Φ22.7 |
79 |
51 |
45 |
| Y2-14ZJLM |
| Y2-14ZJBM |
| Y2-19TK |
28 |
Φ18 |
M28*1 |
38 |
Φ38 |
Φ28.7 |
88 |
56 |
49 |
| Y2-19ZJLM |
| Y2-19ZJBM |
| Y2-24TK |
28 |
Φ18 |
M28*1 |
38 |
Φ38 |
Φ28.7 |
88 |
56 |
49 |
| Y2-24ZJLM |
| Y2-24ZJBM |
| Y2-32TK |
28 |
Φ18 |
M28*1 |
38 |
Φ38 |
Φ28.7 |
88 |
56 |
49 |
| Y2-32ZJLM |
| Y2-32ZJBM |
| Y2-37TK |
28 |
Φ18 |
M28*1 |
38 |
Φ38 |
Φ28.7 |
88 |
56 |
49 |
| Y2-37ZJLM |
| Y2-37ZJBM |
| Y2-36TK |
36 |
Φ26 |
M36*1 |
46 |
Φ46 |
Φ36.7 |
108 |
67 |
60 |
| Y2-36ZJLM |
| Y2-36ZJBM |
| Y2-50TK |
36 |
Φ26 |
M36*1 |
46 |
Φ46 |
Φ36.7 |
108 |
67 |
60 |
| Y2-50ZJLM |
| Y2-50ZJBM |
| Y2-65TK |
36 |
Φ26 |
M36*1 |
46 |
Φ46 |
Φ36.7 |
108 |
67 |
60 |
| Y2-65ZJLM |
| Y2-65ZJBM |
註：Y2-3芯(xin)、4芯、5芯(xin)安裝(zhuang)尺(chi)寸(cun)等同(tong)Y2-7芯安裝(zhuang)尺(chi)寸(cun)。
Y2-大(da)10芯安裝(zhuang)尺(chi)寸(cun)等同(tong)Y2-19芯安裝(zhuang)尺(chi)寸(cun)。
