本系列(lie)產品(pin)為產品(pin)內輸(shu)送(song)電源的連(lian)接(jie)器(qi)
技術(shu)特(te)性
環(huan)境性能
工(gong)作(zuo)溫(wen)度：-55℃～+125℃
相對濕(shi)度：40℃時達(da)95%
工(gong)作高度(du)：海拔30000m
振動(dong)：頻率(lv)10Hz～2000 Hz加(jia)速度196m/s2
沖(chong)擊(ji)：加速度490m/s2
恒(heng)加速度：490m/s2
密封(feng)性：耐壓(ya)0.2MPa
防鹽(yan)霧，防潮濕，防(fang)黴菌性能等(deng)符合GJB101A-97標(biao)準的要(yao)求。 |
|
電氣性能
接(jie)觸電阻(zu)及(ji)額(e)定電流(liu)
|
接(jie)觸件規格(ge)mm |
φ2.5 |
φ3 |
φ3.5 |
φ4 |
φ5 |
φ6 |
φ7 |
φ9 |
φ12 |
|
接觸電阻(zu)mΩ |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
≤1 |
|
額定(ding)電流(liu)A |
25 |
50 |
50 |
60 |
75 |
100 |
100 |
150 |
250 |
額(e)定(ding)電壓(ya)、耐電壓(ya)及(ji)絕緣(yuan)體(ti)
|
工作(zuo)環(huan)境 |
額(e)定(ding)電壓(ya)V |
耐電壓(ya)V |
絕緣(yuan)電阻(zu)MΩ |
|
常溫(wen)常壓(ya) |
500 |
1500 |
≥3000 |
|
濕熱 |
500 |
500 |
≥20 |
|
高溫(wen) |
250 |
— |
≥50 |
|
低氣壓(ya)條件4.39KPa |
300 |
375 |
— |
機械(xie)性能
殼(ke)體(ti)：高強(qiang)度鋁合金材(cai)料(liao)，不銹(xiu)鋼(gang)
非屏蔽(bi)鍍(du)層(ceng)：陽極(ji)氧化(hua)作色
屏蔽(bi)鍍(du)層(ceng)：鍍(du)鋅(xin)彩(cai)虹(hong)色(se)鈍化(hua)或(huo)軍綠色(se)鈍(dun)化(hua)、化(hua)學鍍(du)鎳(nie)、噴沙(sha)鍍(du)鎳(nie)
絕緣(yuan)體(ti)：耐熱熱塑性材料(liao)
接觸件：銅合金材(cai)料(liao) 表面(mian)鍍(du)金
機械(xie)壽命：500次

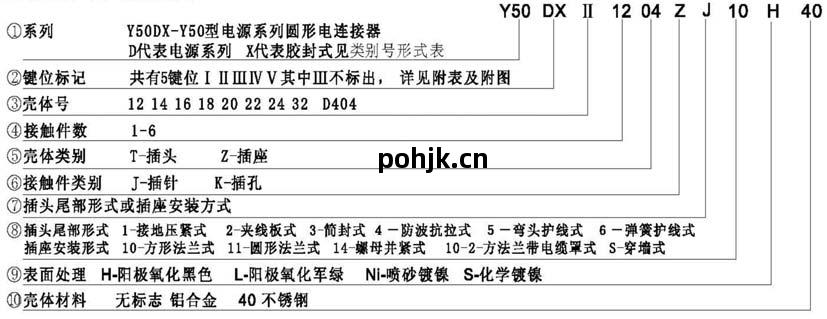

標(biao)記代(dai)號(hao)及(ji)意(yi)義
列(lie)別(bie)號(hao)形式表
|
符號(hao) |
X |
Q |
P |
N |
H |
A |
|
代表意(yi)義(yi) |
焊(han)接(jie)膠(jiao)封(feng) |
壓(ya)接屏蔽(bi)膠(jiao)封(feng) |
焊(han)接(jie)屏蔽(bi)膠(jiao)封(feng) |
壓(ya)接膠(jiao)封(feng) |
玻璃(li)燒結密封(feng) |
印(yin)制(zhi)板焊(han)接(jie)膠(jiao)封(feng) |
鍵(jian)槽(cao)鍵(jian)位
|
標(biao)識(shi)代(dai)號(hao) |
Ⅰ |
Ⅱ |
Ⅲ |
Ⅳ |
Ⅴ |
|
鍵(jian)位字母(mu) |
V |
Y |
I |
L |
T |
|
與主鍵(jian)Ⅲ的(de)角(jiao)度 |
157 |
102 |
0 |
135 |
146 |

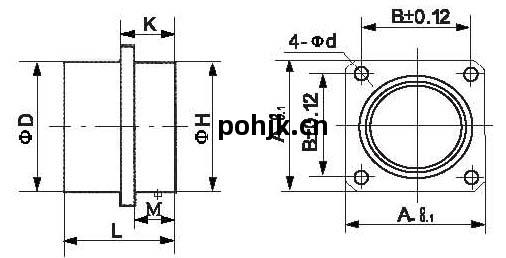

插(cha)座(zuo)外(wai)形及(ji)安(an)裝尺寸(cun)
|
殼體(ti)號(hao) |
A |
L |
M |
K |
D |
B |
d |
H |
|
12 |
27 |
26.5 |
14.5 |
16 |
20 |
21 |
3.6 |
20 |
|
14 |
30 |
26.5 |
14.5 |
16 |
23 |
23 |
3.6 |
23 |
|
16 |
33 |
26.5 |
14.5 |
16 |
26 |
25 |
3.6 |
26 |
|
18 |
36 |
26.5 |
14.5 |
16 |
29 |
27 |
3.6 |
29 |
|
20 |
39 |
26.5 |
14.5 |
16.7 |
33 |
29 |
3.6 |
32 |
|
22 |
42 |
26.5 |
14.5 |
16.7 |
35 |
32 |
3.6 |
35 |
|
24 |
45 |
26.5 |
14.5 |
16.7 |
38 |
35 |
3.6 |
38 |
|
32 |
60 |
32 |
15 |
18 |
50 |
50 |
4.5 |
51 |

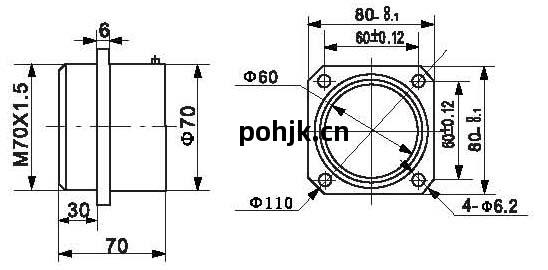

D404插(cha)座(zuo)外(wai)形及(ji)安(an)裝尺寸(cun)

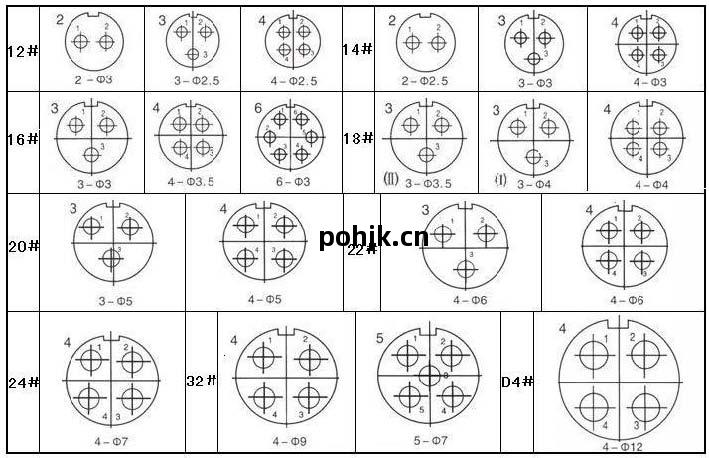

Y50DX系列(lie)接點(dian)排(pai)列(lie)（裝針絕緣(yuan)體(ti)插(cha)合面(mian)正視(shi)圖）
