CXCH-01系(xi)列(lie)
簡(jian) 介(jie)
本系(xi)列是CXCH的改(gai)進(jin)型。殼體(ti)壁(bi)厚(hou)增(zeng)加(jia)，提高了(le)產(chan)品(pin)的 機(ji)械(xie)強(qiang)度(du)。本系(xi)列共有(you)九(jiu)種性(xing)別(bie)，三(san)十二(er)種孔(kong)位(wei)排(pai)列(lie)。 廣(guang)泛(fan)適(shi)用於(yu)艦(jian)船(chuan)、機(ji)床(chuang)、郵(you)電通訊等(deng)設備(bei)和(he)惡(e)劣的環境中。 符合(he)GJB2889。
技(ji)術(shu)特(te)性(xing)
環境性(xing)能(neng)
工(gong)作溫度(du)：-55℃～+200℃
相(xiang)對濕度(du)：40℃時達95%
工(gong)作高(gao)度(du)：海拔30000m
振(zhen)動(dong)：頻(pin)率(lv)10Hz～2000 Hz加(jia)速(su)度(du)196m/s2
沖擊(ji)：加(jia)速(su)度(du)490m/s2
恒(heng)加速(su)度(du)：490m/s2
防鹽霧，防潮(chao)濕，防黴(mei)菌性(xing)能(neng)等(deng)符(fu)合(he)GJB2889標(biao)準(zhun)的要(yao)求。 |
 |
電氣性(xing)能(neng)
接觸電阻(zu)及額定(ding)電流
|
接觸件(jian)規格mm |
接觸電阻(zu)mΩ |
額定(ding)電流A |
焊(han)線筒內(nei)徑mm |
適(shi)配(pei)導線 mm2 |
|
φ1 |
≤5 |
5 |
φ1.4 |
1.0 |
|
φ1.5 |
≤2.5 |
10 |
φ2.0 |
1.5 |
|
φ2 |
≤1.25 |
20 |
φ2.5 |
3.0 |
|
φ3 |
≤0.75 |
40 |
φ3.0 |
6.0 |
額定(ding)電壓、耐(nai)電壓及絕緣(yuan)電阻(zu)
|
工(gong)作環境 |
額定(ding)電壓V |
耐(nai)電壓V |
絕(jue)緣(yuan)電阻(zu)MΩ |
|
常溫常(chang)壓(ya) |
500 |
≥1500 |
≥5000 |
|
濕熱 |
500 |
≥1125 |
≥100 |
|
高(gao)溫 |
— |
— |
≥1000 |
|
低(di)氣(qi)壓條件(jian)1KPa |
250 |
≥300 |
— |
機(ji)械(xie)性(xing)能(neng)
殼體(ti)：高(gao)強(qiang)度(du)鋁合(he)金材(cai)料(liao)
非屏蔽鍍(du)層(ceng)：陽極(ji)氧(yang)化作色(se)
屏(ping)蔽鍍(du)層(ceng)：鍍(du)鋅彩虹(hong)色(se)鈍(dun)化或軍綠色鈍(dun)化、化學鍍鎳
絕(jue)緣體(ti)：耐(nai)熱熱固性(xing)材(cai)料(liao)
外殼間電連續(xu)性(xing)：鋁合(he)金外殼≤2.5mΩ
接觸件(jian)：銅合(he)金材(cai)料(liao) 表面鍍(du)金、銀
封(feng)線體(ti)和(he)密封(feng)圈：矽(gui)橡膠(jiao)材料(liao)
機(ji)械(xie)壽(shou)命(ming)：1000次(ci)

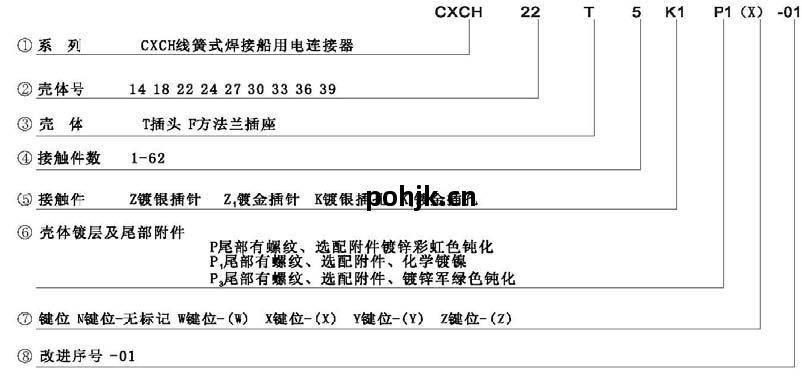

標(biao)記(ji)代(dai)號(hao)及意義(yi)
接點(dian)排(pai)列(lie)
該(gai)系(xi)列(lie)接點(dian)排(pai)列(lie)與(yu)XC系(xi)列(lie)相(xiang)同
外形尺寸
CXCH-01系列(lie)插頭(tou)
插頭(tou)裝針時，焊(han)線杯(bei)伸出殼體(ti)長(chang)度(du)L=2或7.5
插頭(tou)裝孔(kong)時(shi)，焊(han)線杯(bei)伸出殼體(ti)長(chang)度(du)L=2或7.5
|
外殼號(hao) |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
|
D1 |
28 |
32 |
34 |
37 |
40 |
43 |
46 |
49 |
52 |
|
D2 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |

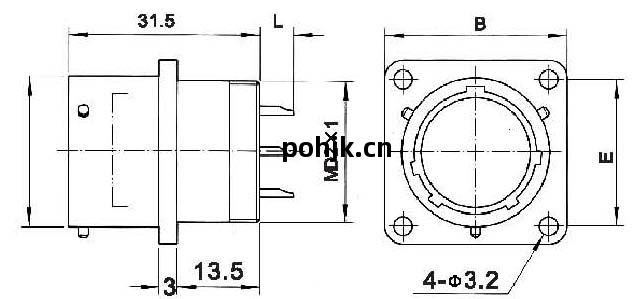

CXCH-01系列(lie)插座
插座裝針時，焊(han)線杯(bei)伸出殼體(ti)長(chang)度(du)L=2或7.5
插座裝孔(kong)時(shi)，焊(han)線杯(bei)伸出殼體(ti)長(chang)度(du)L=2或7.5
|
殼體(ti)號(hao) |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
|
D1 |
19.7 |
23.7 |
25.7 |
28.7 |
31.7 |
34.7 |
37.7 |
40.7 |
43.7 |
|
D2 |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
|
B |
27.5 |
30 |
32 |
34.5 |
36.5 |
39.5 |
41 |
43 |
46 |
|
E |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |
36 |
39 |

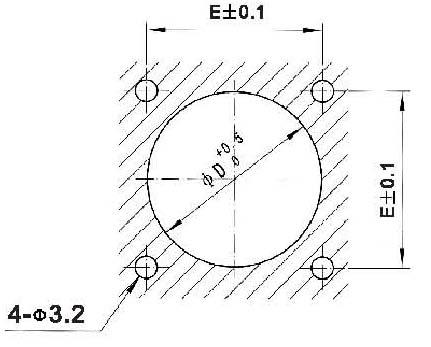

面板開孔(kong)建議尺(chi)寸(cun)
|
殼體(ti)號(hao) |
18 |
22 |
24 |
27 |
30 |
33 |
36 |
39 |
42 |
|
D |
18.5 |
22.5 |
24.5 |
27.5 |
30.5 |
33.5 |
36.5 |
39.5 |
42.5 |
|
E |
21.5 |
24 |
26 |
28 |
30 |
32.5 |
34 |
36 |
39 |

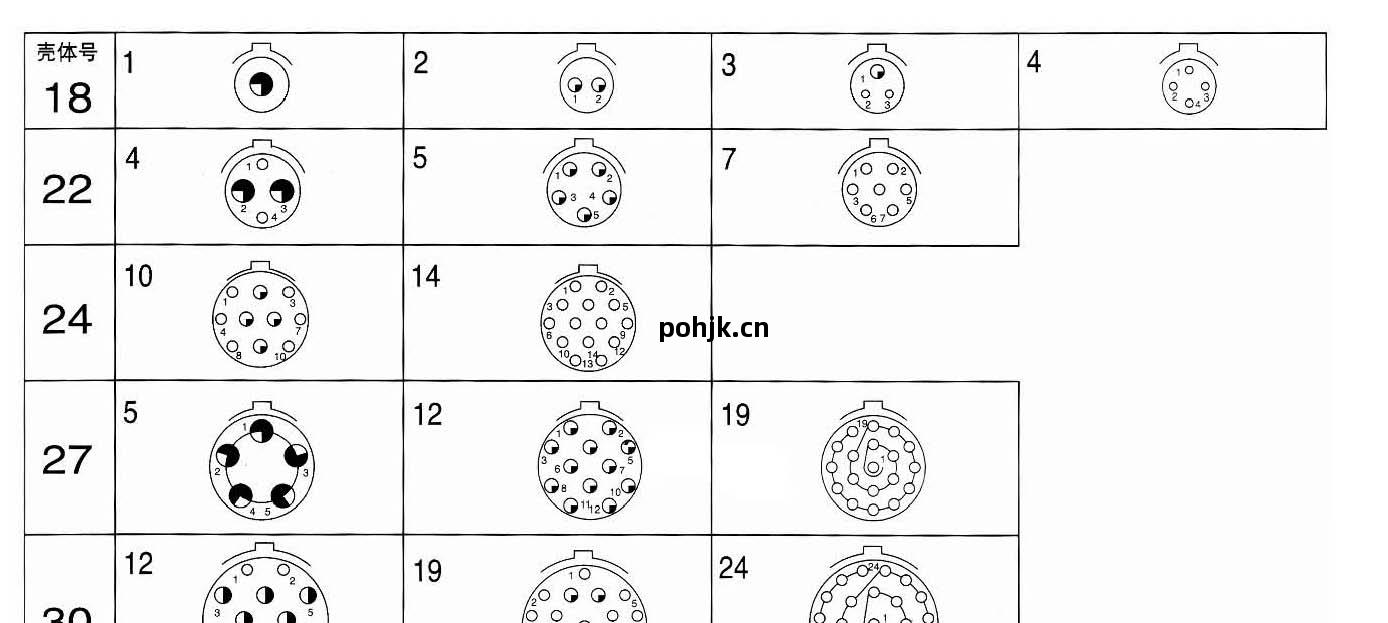

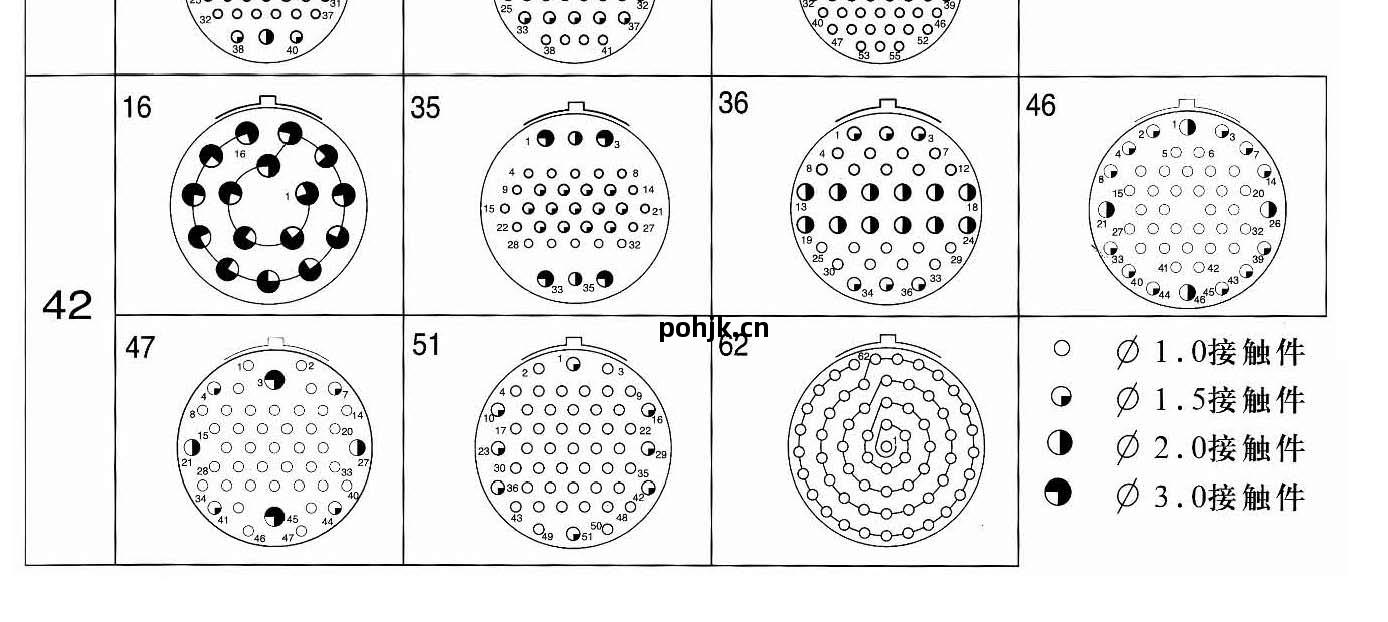

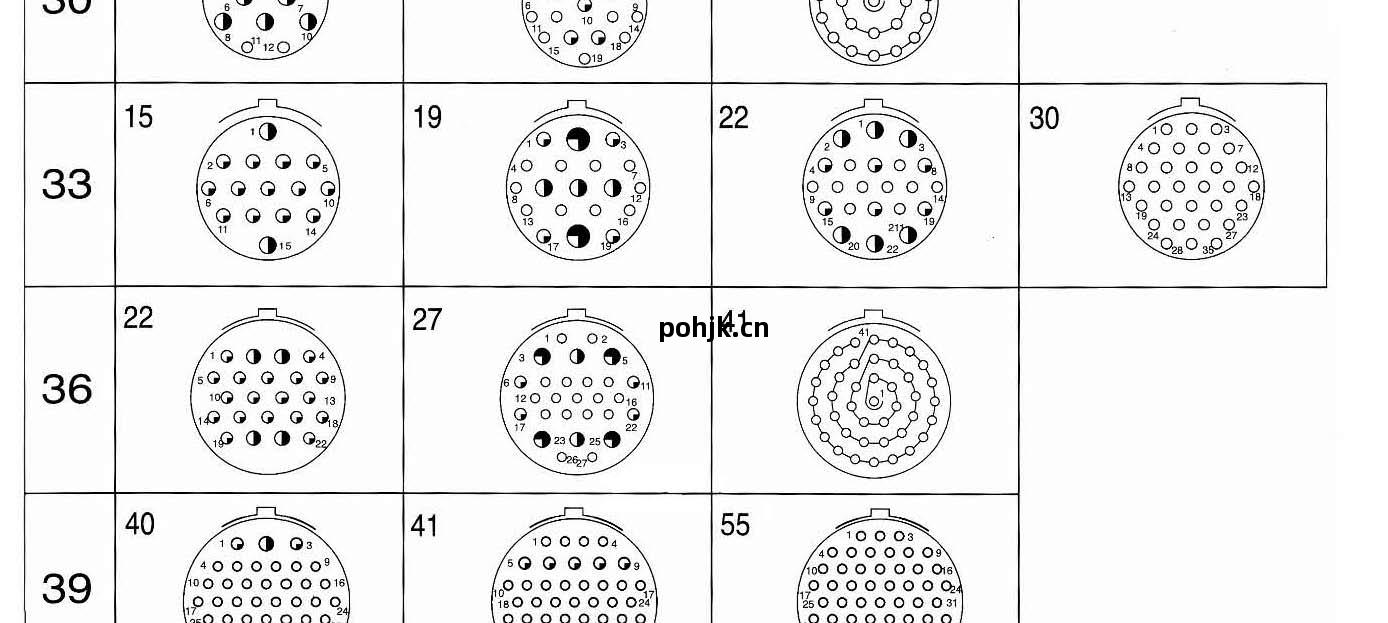

CXCH-01系列(lie)接點(dian)排(pai)列(lie)（裝針絕緣(yuan)體(ti)插合(he)面視(shi)圖）
