XCE電(dian)連接器(qi)

簡(jian) 介
在(zai)同(tong)接(jie)觸(chu)件數的(de)情況(kuang)下(xia)，較(jiao)XC系列(lie)產(chan)品體積小(xiao)，重量輕(qing)。卡(ka)口(kou)快(kuai)速(su)連接，操(cao)作方(fang)便(bian)快(kuai)捷(jie)、連接可靠、抗振動(dong)、耐(nai)沖(chong) 擊(ji)。五(wu)鍵(jian)定(ding)位(wei)，具有盲插(cha)和防(fang)誤(wu)插(cha)功能。插(cha)頭(tou)插(cha)座(zuo)既可裝(zhuang) 針(zhen)也(ye)可裝(zhuang)孔(kong)。高可靠的(de)雙(shuang)曲面(mian)線(xian)簧(huang)插(cha)孔(kong)，使連接器(qi)插(cha)拔柔和，接觸可靠，接觸電阻小(xiao)。插(cha)頭(tou)插(cha)座(zuo)端(duan)接方式(shi)為焊接。
技術(shu)特(te)性(xing)
環(huan)境(jing)性(xing)能
工(gong)作溫(wen)度(du)：-55℃～+200℃
相(xiang)對(dui)濕度：40℃時(shi)達(da)95%
工(gong)作高(gao)度(du)：海拔30000m
振動(dong)：頻率(lv)10Hz～2000 Hz加(jia)速(su)度196m/s2
沖(chong)擊(ji)：加(jia)速(su)度490m/s2
恒(heng)加(jia)速(su)度：490m/s2
防(fang)鹽(yan)霧(wu)，防(fang)潮(chao)濕，防(fang)黴(mei)菌(jun)性(xing)能等(deng)符(fu)合GJB2889標準(zhun)的(de)要(yao)求

電(dian)氣(qi)性(xing)能
接(jie)觸(chu)電(dian)阻及(ji)額(e)定(ding)電(dian)流(liu)

接(jie)觸件規格(ge)mm	額(e)定(ding)電(dian)流(liu)A	接(jie)觸電阻mΩ	焊線(xian)筒(tong)內(nei)徑(jing)mm
φ1.0	5	≤5	φ1.3
φ1.5	10	≤2.5	φ1.8
φ2.0	20	≤1.25	φ2.5
φ3.0	40	≤0.75	φ3.4

額(e)定(ding)電(dian)壓(ya)、耐(nai)電(dian)壓(ya)及(ji)絕(jue)緣電(dian)阻

工(gong)作環(huan)境(jing)	額(e)定(ding)電(dian)壓(ya)V	耐(nai)電(dian)壓(ya)V	絕(jue)緣電(dian)阻MΩ
常(chang)溫常壓(ya)	500	1500	≥5000
濕熱	500	1125	≥100
低(di)氣(qi)壓(ya)條(tiao)件1KPa	250	300	—

外殼(ke)間電連續性(xing)：≤2.5mΩ
機(ji)械性(xing)能
殼(ke)體：高強(qiang)度(du)鋁合金材(cai)料(liao)
非屏(ping)蔽鍍層：陽(yang)極氧(yang)化作色
屏(ping)蔽鍍層：鍍鋅彩(cai)虹(hong)色鈍(dun)化或(huo)軍(jun)綠色鈍(dun)化、化學鍍鎳(nie)
絕(jue)緣體：熱固性(xing)材(cai)料(liao)
接觸(chu)件：銅合(he)金材(cai)料(liao) 表(biao)面(mian)鍍金、銀
封線(xian)體和密封(feng)圈(quan)：矽(gui)橡膠(jiao)材(cai)料(liao)
機械壽(shou)命(ming)：1000次

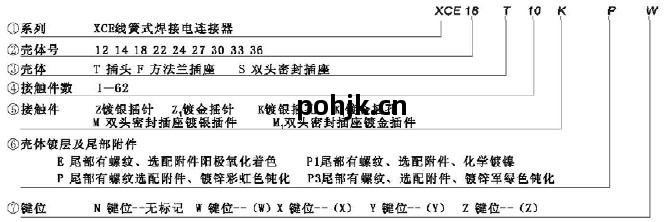

標(biao)記(ji)代號(hao)及(ji)意義(yi)

說(shuo)明
1、表(biao)示整(zheng)套電(dian)連接器(qi)時(shi)，標(biao)記(ji)代號(hao)采用(yong)分(fen)數(shu)形(xing)式(shi)，插(cha)座(zuo)標(biao)記(ji)寫作分(fen)子(zi)，插(cha)頭(tou)標(biao)記(ji)寫作分(fen)母(mu)，中間用(yong)斜線(xian)隔(ge)開(kai)。
2、XCE雙(shuang)頭(tou)密封(feng)插(cha)座(zuo)的(de)壹端(duan)為插(cha)針，另(ling)壹端(duan)為插(cha)孔(kong)，裝(zhuang)針(zhen)的(de)結構外形標(biao)記(ji)寫在(zai)分(fen)母(mu)的(de)前半部(bu)分(fen)，裝(zhuang)孔(kong)的(de)寫在(zai)分(fen)母(mu)的(de)後半部(bu)分(fen)，中間用(yong)“·”隔開(kai)
3、對(dui)於選(xuan)配附(fu)件的(de)插(cha)頭(tou)（座(zuo)），可在(zai)其(qi)標(biao)記(ji)代號(hao)後(hou)加(jia)+再(zai)寫出(chu)所選(xuan)附(fu)件。
標記(ji)示例(li)
1、XCE系(xi)列(lie)18型裝(zhuang)10芯鍍銀插(cha)孔(kong)插(cha)頭(tou)，屏(ping)蔽、殼(ke)體鍍鋅彩(cai)虹(hong)色鈍(dun)化，W鍵(jian)位(wei)其(qi)標(biao)記(ji)代號(hao)為：XCE18T10KP(W)
2、XCE系列(lie)18型方(fang)法(fa)蘭裝(zhuang)10芯鍍銀插(cha)針插(cha)座(zuo)，屏(ping)蔽、殼(ke)體鍍鋅彩(cai)虹(hong)色鈍(dun)化，W鍵(jian)位(wei)其(qi)標(biao)記(ji)代號(hao)為：XCE18F10ZP(W)
3、整(zheng)套連接器(qi)標(biao)記(ji)代號(hao)為：XCE18F10ZP(W)/P
4、標記(ji)代號(hao)為XCE18S10MP/P.P3其(qi)含意為：
XCE系列(lie)雙(shuang)頭(tou)密封(feng)插(cha)座(zuo)和(he)兩個插(cha)頭(tou)配套的(de)整(zheng)套連接器(qi)。其(qi)中，插(cha)座(zuo)為18型裝(zhuang)有10芯鍍銀插(cha)針的(de)雙(shuang)頭(tou)密封(feng)插(cha)座(zuo)，屏(ping)蔽、殼(ke)體鍍鋅彩(cai)虹(hong)色鈍(dun)化，N鍵(jian)位(wei)。壹只(zhi)插(cha)頭(tou)為18型裝(zhuang)有10芯鍍銀插(cha)針，屏(ping)蔽、殼(ke)體鍍鋅彩(cai)虹(hong)色鈍(dun)化。另(ling)壹只(zhi)插(cha)頭(tou)為18型裝(zhuang)有10芯鍍銀插(cha)孔(kong)，屏(ping)蔽、殼(ke)體鍍鋅彩(cai)虹(hong)色鈍(dun)化，兩(liang)只(zhi)插(cha)頭(tou)均(jun)為N鍵位(wei)。
外形尺(chi)寸(cun)

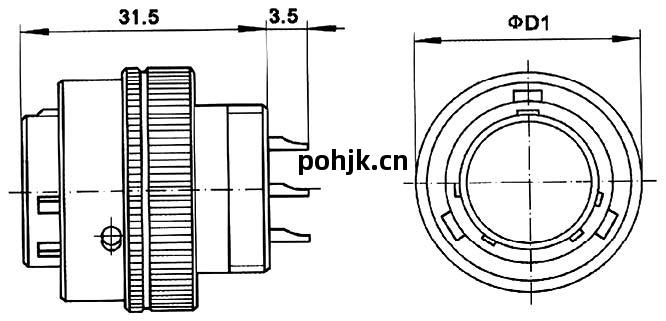

XCE插(cha)頭(tou)

殼(ke)體號(hao)	12	14	18	22	24	27	30	33	36
D1	22	24	28	32	34	37	40	43	46

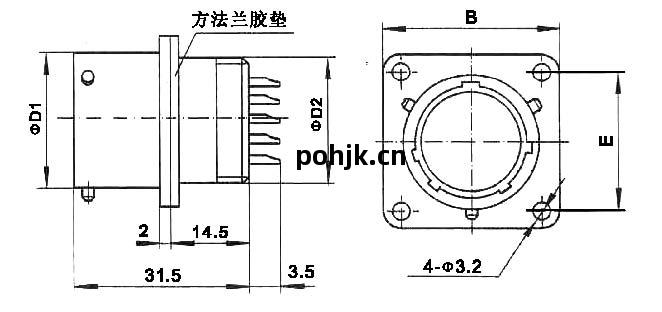

XCE插(cha)座(zuo)

殼(ke)體號(hao)	12	14	18	22	24	27	30	33	36
D1	13.7	15.7	19.7	23.7	25.7	28.7	31.7	34.7	37.7
D2	12	14	18	22	24	27	30	33	36
B	23	25	27.5	30	32	34.5	36.5	39.5	41
E	17	19	21.5	24	26	28	30	32.5	3

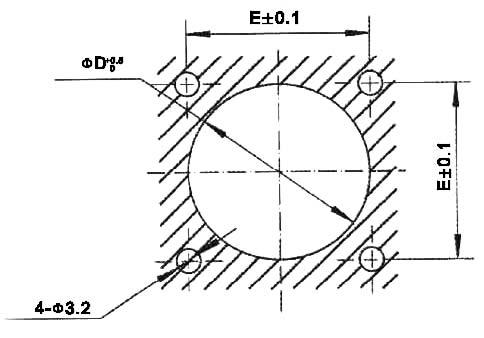

XCE插(cha)座(zuo)面(mian)板(ban)開(kai)孔(kong)建議尺(chi)寸(cun)

殼(ke)體號(hao)	12	14	18	22	24	27	30	33	36
D	12.5	14.5	18.5	22.5	24.5	27.5	30.5	33.5	36.5
E	17	19	21.5	24	26	28	30	32.5	34

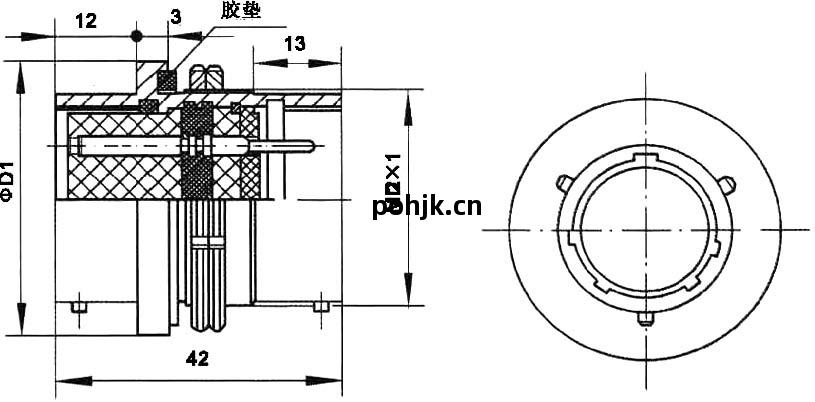

XCE-S-M插(cha)座(zuo)

殼(ke)體號(hao)	14	18	22	24	27	30	33	36
D1	27	31	36	36	39	42	45	48
D2	18	22	27	27	30	33	36	39

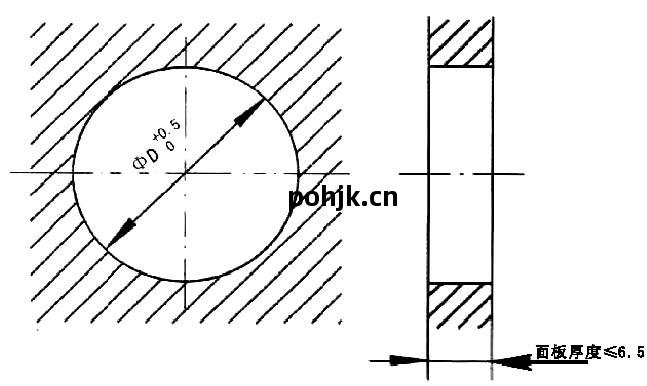

XCE-S-M插(cha)座(zuo)面(mian)板(ban)開(kai)孔(kong)建議尺(chi)寸(cun)

殼(ke)體號(hao)	14	18	22	24	27	30	33	36
D	14.5	18.5	22.5	24.5	27.5	30.5	33.5	36.5

XCE系(xi)列(lie)接點(dian)排(pai)列(lie)（裝(zhuang)針(zhen)絕(jue)緣體插(cha)合面(mian)視(shi)圖(tu)）
